Škoda Rapid: Dispositivo di traino

Introduzione al tema

Il carico di appoggio massimo con marcia con rimorchio dipende dalla motorizzazione e dall'allestimento del veicolo. I dati validi per il vostro veicolo sono reperibili nella documentazione tecnica del veicolo, nella dichiarazione di conformità (il cosiddetto documento COC) o presso un partner ŠKODA.

Altri dati (ad es. quelli sulla targhetta del dispositivo di traino) forniscono informazioni solo sui valori di prova del dispositivo.

ATTENZIONE  Prima di ciascuna tratta con testa sferica inserita, verificarne il corretto posizionamento e fissaggio nel pozzetto di alloggiamento.  Se la testa sferica non è inserita e fissata correttamente nel pozzetto di alloggiamento o se è danneggiata o incompleta, non deve essere utilizzata - pericolo d'incidente.  Non effettuare modifiche né adeguamenti al dispositivo di traino.  Mantenere sempre pulito il pozzetto di alloggiamento del dispositivo di traino. Lo sporco impedisce il corretto fissaggio della testa sferica!

Descrizione

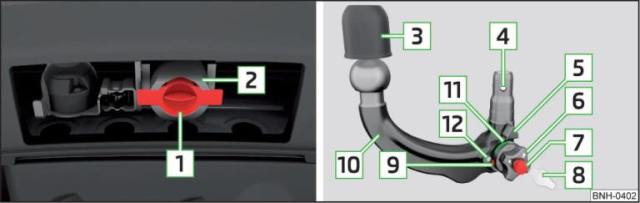

Fig. 211 Presa del dispositivo di traino / Testa sferica

La testa sferica è amovibile e si trova nel vano della ruota/del ruotino di scorta.

Presa del dispositivo di traino e testa sferica fig. 211

1. Calotta di copertura
2. Pozzetto di alloggiamento
3. Coperchio di protezione
4. Sfera di bloccaggio
5. Centraggio
6. Manopola
7. Chiave
8. Cappuccio di chiusura
9. Contrassegno rosso sulla manopola
10. Testa sferica
11. Contrassegno verde sulla manopola
12. Contrassegno bianco sulla testa sferica

Impostazione della predisposizione

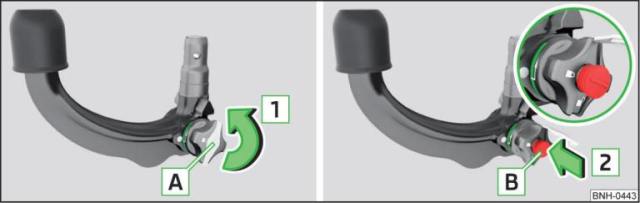

Fig. 212 Rimozione del coperchio dalla serratura / inserimento della chiave nella serratura

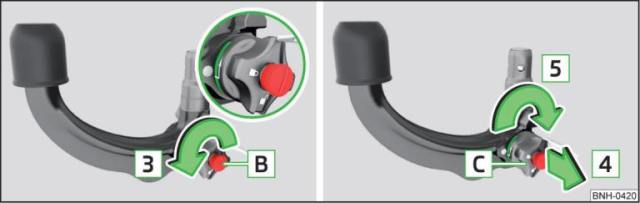

Fig. 213 Impostazione della predisposizione

La testa sferica può essere montata solo se si trova nella predisposizione.

• Afferrare la testa sferica sotto il coperchio di protezione.
• Rimuovere il coperchio A dalla serratura in direzione della freccia 1 fig. 212.
• Inserire la chiave B nella serratura in direzione della freccia 2, in modo che la freccia sulla chiave sia rivolta verso il simbolo .
• Inserire la chiave B fino all'arresto in direzione della freccia 3, in modo che la freccia sulla chiave sia rivolta verso il simbolo fig. 213.
• Tirare la manopola C in direzione della freccia 4 e ruotarla in direzione della freccia 5 fino all'arresto. La manopola C resterà bloccata in questa posizione.

Controllare l'impostazione della predisposizione

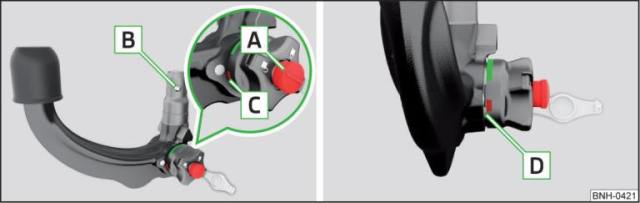

Fig. 214 Predisposizione

Predisposizione impostata correttamente fig. 214

• La chiave A si trova in posizione sbloccata - la freccia sulla chiave è rivolta verso il simbolo .
• La sfera di bloccaggio B può essere spinta completamente nella testa sferica.
• Il contrassegno rosso C sulla manopola è rivolto verso il contrassegno bianco sulla testa sferica.
• Tra la manopola e la testa sferica è presente uno spazio di circa 4 mm D.

La chiave, in predisposizione, non può essere estratta dalla serratura. La testa sferica così impostata è pronta per il montaggio.

Montaggio testa sferica - 1a operazione

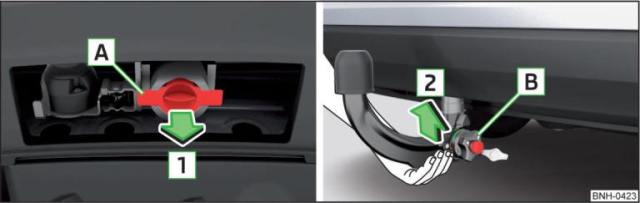

Fig. 215 Rimozione della calotta di copertura del pozzetto di alloggiamento / inserimento della testa sferica

• Per preparare il montaggio rimuovere la calotta di copertura del pozzetto di alloggiamento A in direzione della freccia 1 fig. 215.
• Per il montaggio afferrare la testa sferica dal basso fig. 215.
• Infilare la testa sferica nel pozzetto di alloggiamento in direzione della freccia 2 fino all'arresto. La testa sferica deve innestarsi facendo clic ".

La manopola B gira automaticamente all'indietro ed entra in contatto con la testa sferica ".

ATTENZIONE Durante il fissaggio della testa sferica non tenere la manopola con la mano - pericolo di lesioni alle dita.

Montaggio testa sferica - 2a operazione

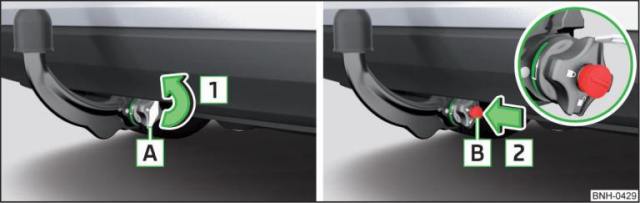

Fig. 216 Bloccare la serratura ed estrarre la chiave / applicare il coperchio sulla serratura

• Inserire la chiave A in direzione della freccia 1, in modo che la freccia sulla chiave sia rivolta verso il simbolo fig. 216.
• Togliere la chiave nella direzione indicata dalla freccia 2.
• Infilare la calotta B sulla serratura nella direzione indicata dalla freccia 3.
• Verificare che la testa sferica sia correttamente fissata

ATTENZIONE Dopo il montaggio della testa sferica, bloccare sempre la serratura ed estrarre la chiave. La testa sferica non deve essere utilizzata con la chiave inserita

Verifica del regolare fissaggio

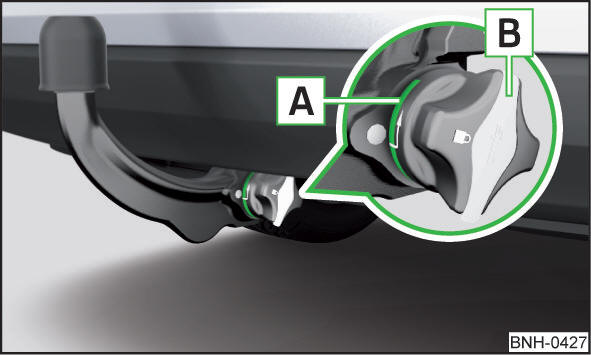

Fig. 217 Testa sferica fissata correttamente

Testa sferica fissata correttamente fig. 217

• La testa sferica deve essere ben salda nel pozzetto di alloggiamento, in caso di forte "scuotimento" non deve presentare alcun gioco.
• Il contrassegno verde A sulla manopola è rivolto verso il contrassegno bianco sulla testa sferica.
• La manopola è ben aderente alla testa sferica.
• La serratura è bloccata e la chiave è estratta.
• La calotta B è inserita sulla serratura

Smontaggio testa sferica - 1a operazione

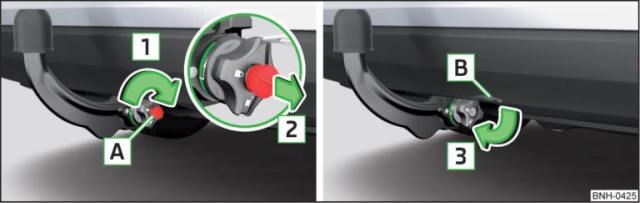

Fig. 218 Rimozione del coperchio dalla serratura / inserimento della chiave nella serratura

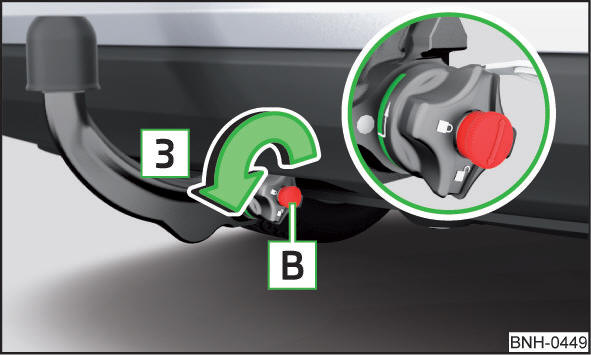

Fig. 219 Sbloccaggio della serratura

Alla testa sferica non deve essere agganciato alcun rimorchio e/o altri accessori.

Si raccomanda, prima della rimozione della testa sferica, di inserire il coperchio di protezione sulla testa della sfera.

• Rimuovere il coperchio A dalla serratura in direzione della freccia 1 fig. 218.
• Inserire la chiave B nella serratura in direzione della freccia 2, in modo che la freccia sulla chiave sia rivolta verso il simbolo .
• Inserire la chiave B in direzione della freccia 3, in modo che la freccia sulla chiave sia rivolta verso il simbolo fig. 219.

Smontaggio testa sferica - 2a operazione

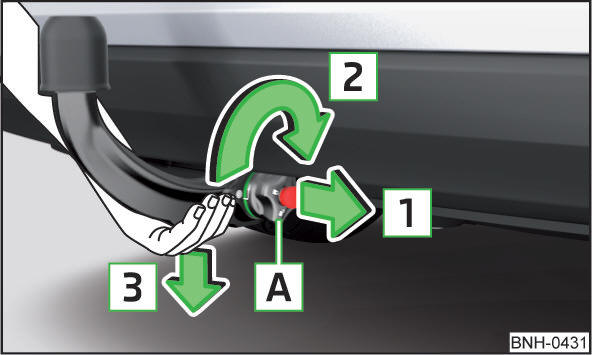

Fig. 220 Allentamento della testa sferica

• Afferrare la testa sferica dal basso fig. 220.
• Tirare la manopola A in direzione della freccia 1.
• Ruotare la manopola tirata fino all'arresto in direzione della freccia 2. Tenerla in questa posizione.
• Estrarre la testa sferica in direzione della freccia 3 verso il basso dal pozzetto di alloggiamento. Al tempo stesso la testa sferica si innesterà nella predisposizione e sarà quindi pronta a essere nuovamente inserita.

Dopo lo smontaggio della testa sferica, inserire la calotta di copertura per il pozzetto di alloggiamento A in direzione opposta a quella della freccia 1 fig. 215.

Se la manopola A non viene ruotata fino all'arresto, dopo la rimozione della testa sferica, questa non ruoterà all'indietro, resterà attaccata alla testa sferica e non si innesterà nella predisposizione. Prima del successivo montaggio la testa sferica dovrà essere portata in questa posizione, Impostazione della predisposizione.

La testa sferica deve sempre essere pulita prima di riporla nella cassetta con l'attrezzatura di bordo.

ATTENZIONE Non lasciare mai la testa sferica libera all'interno del bagagliaio. In caso di frenate improvvise questa potrebbe danneggiare il bagagliaio e mettere a repentaglio la sicurezza degli occupanti!

Carico di appoggio con accessorio montato

Se si utilizza l'accessorio (ad es. portabiciclette) rispettare la relativa lunghezza massima e il relativo peso totale ammesso incl. carico.

La lunghezza massima dell'accessorio montato (misurata dalla testa sferica del dispositivo di traino) è di 70 cm.

Il peso totale consentito dell'accessorio montato incl. il carico corrisponde al carico di appoggio massimo con marchio con rimorchio ma non deve tuttavia superare 50 kg.

Questo valore si applica quando il baricentro del carico si trova a massimo 30 cm dalla testa sferica del dispositivo di traino.

Con l'aumentare della distanza della posizione del baricentro del carico dalla testa sferica del dispositivo di traino, il peso totale consentito dell'accessorio incluso il carico diminuisce (ad es. ad una distanza di 60 cm dalla testa sferica di circa la metà).

ATTENZIONE Mai superare il peso totale consentito dell'accessorio incl. carico e la lunghezza massima dell'accessorio - pericolo di danneggiare il dispositivo di traino e il veicolo.

Avvertenza Si consiglia di utilizzare gli accessori della gamma di accessori originali ŠKODA.
