Introduzione al tema

Il sistema airbag offre, a integrazione delle cinture di sicurezza, una protezione occupanti aggiuntiva in caso di violente collisioni frontali e laterali.

L'airbag offre la massima protezione soltanto se alla sua azione si combina quella della cintura di sicurezza allacciata, l'airbag non rappresenta un sostituto delle cinture di sicurezza.

Lo stato del sistema airbag viene visualizzato tramite la spia di controllo sulla strumentazione combinata.

Descrizione del sistema

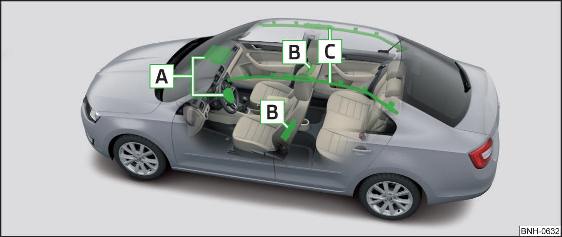

Fig. 19 Ubicazione degli airbag
Fig. 19 Ubicazione degli airbag

Ubicazione degli airbag fig. 19

  1. Airbag anteriori
  2. Airbag laterali
  3. Airbag per la testa

L'affondamento nell'airbag gonfio smorza il movimento in avanti del corpo e riduce il rischio di lesioni alle seguenti parti del corpo.

Il sistema airbag (in funzione dell'allestimento del veicolo) è costituito dalle seguenti parti.

Attivazione dell'airbag

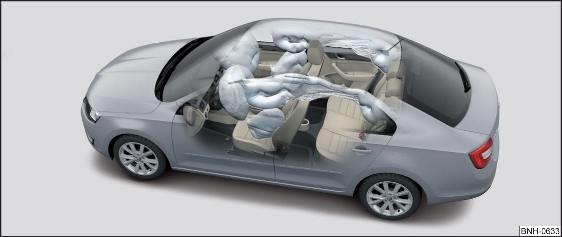

Fig. 20 Airbag riempiti con gas
Fig. 20 Airbag riempiti con gas

Il sistema airbag è pronto al funzionamento solo dopo avere inserito l'accensione.

All'attivazione, l'airbag si riempie con gas e fuoriesce. L'airbag si gonfia in pochissime frazioni di secondo.

Durante il gonfiaggio dell'airbag viene liberato del fumo. Ciò non significa che a bordo del veicolo si è sviluppato un incendio.

Condizioni di attivazione

Le condizioni che determinano l'attivazione del sistema airbag in ogni situazione non possono essere stabilite in modo generico. In questo caso è importante la durezza dell'oggetto che impatta sul veicolo, l'angolo d'impatto, la velocità di marcia, ecc.

Ai fini dell'attivazione degli airbag, è inoltre decisiva la curva di decelerazione provocata dalla collisione. Se la decelerazione del veicolo durante la collisione si mantiene al di sotto dei valori programmati nella centralina, gli airbag non si attivano, anche se il veicolo può aver subito forti deformazioni a causa dell'incidente.

In caso di collisioni frontali violente, avverrà l'apertura dei seguenti airbag.

In caso di collisioni laterali violente, si osserverà l'apertura dei seguenti airbag sul lato dell'impatto.

In caso di apertura di un airbag si verifica quanto segue.

Quando non si attivano gli airbag?

In caso di collisioni frontali e laterali di lieve entità, di tamponamento, cappottamento o ribaltamento del veicolo, gli airbag non si attivano.

Avvertenze sulla sicurezza

Distanza sicura dal volante e dalla plancia

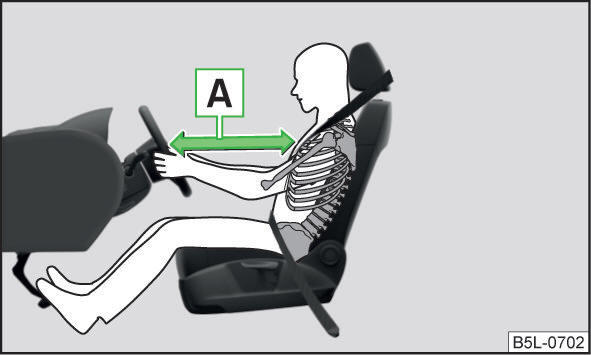

Fig. 21 Distanza sicura dal volante e dalla plancia

ATTENZIONE Avvertenze generali

  •  La corretta protezione da parte delle cinture e del sistema airbag si ottiene solo nella corretta posizione del sedile.
  •  In caso di attivazione, l'airbag sviluppa forti sollecitazioni tanto da provocare lesioni gravi o mortali in caso di posizione del sedile o di postura non corretta. Ciò vale in particolare per i bambini non sistemati su un seggiolino adeguato.
  •  Se è presente un'anomalia, il sistema airbag dovrà essere immediatamente sottoposto a controllo da parte di un'officina autorizzata. In caso contrario gli airbag potrebbero non attivarsi al verificarsi di un incidente.
  •  Dopo l'attivazione dell'airbag, occorre sostituire il sistema airbag.
  •  Possibilmente, la superficie del volante e la plancia devono essere pulite nell'area degli airbag anteriori solo con un panno asciutto o imbevuto di acqua.

ATTENZIONE Avvertenze per gli airbag anteriori

  •  È importante che il conducente e il passeggero mantengano una distanza di almeno 25 cm rispettivamente dal volante e dalla plancia fig. 21 -. Se non si rispetta questa distanza, il sistema airbag non può proteggere - pericolo di morte! I sedili anteriori e i poggiatesta devono sempre essere regolati in funzione della statura degli occupanti.
  •  Applicando un seggiolino per bambini sul sedile lato passeggero in cui il bambino siede con la schiena rivolta verso il senso di marcia, è assolutamente necessario disabilitare l'airbag anteriore lato passeggero, Disabilitazione degli airbag. In caso contrario, l'attivazione del sistema airbag lato passeggero potrebbe procurare al bambino lesioni gravi o addirittura mortali.
  •  Nella zona di apertura degli airbag anteriori non devono trovarsi, davanti agli occupanti dei sedili anteriori, altre persone, animali o oggetti.
  •  Non è consentito applicare adesivi o rivestimenti né modificare in altro modo il volante e la superficie della plancia sul lato passeggero. Vicino agli airbag e alla zona di apertura degli airbag non è consentito montare componenti, quali portabicchieri, supporti per telefoni e simili.
  •  Mai poggiare oggetti sulla superficie della plancia lato passeggero.

ATTENZIONE Avvertenze per gli airbag laterali e per la testa

  •  Nella zona di apertura degli airbag laterali e per la testa non devono trovarsi oggetti come ad es. le alette parasole orientate verso i finestrini, sulle porte non devono essere applicate accessori come ad es. portalattine, ecc. - pericolo di lesioni!
  •  Appendere al gancio appendiabiti nel veicolo solo indumenti leggeri, non lasciare nelle tasche degli indumenti oggetti pesanti o appuntiti. Per appendere gli indumenti non utilizzare stampelle.
  •  Non sottoporre gli schienali a forti sollecitazioni, quali colpi, urti, ecc. - pericolo di danneggiare gli airbag laterali. In tal caso gli airbag laterali non si attiverebbero!
  •  Non rivestire assolutamente i sedili conducente e passeggero con delle fodere che non siano state espressamente approvate da ŠKODA AUTO.

    Poiché l'airbag fuoriesce dallo schienale, l'uso di fodere di tipo non approvato comprometterebbe sensibilmente la funzione protettiva degli airbag laterali.

  •  Fare riparare immediatamente i danneggiamenti alle fodere originali o alle cuciture nel punto in cui sono montati gli airbag laterali da un'officina autorizzata.

ATTENZIONE Indicazioni per l'utilizzo del sistema airbag

  •  Qualsiasi intervento sul sistema airbag, così come lo smontaggio e il rimontaggio di componenti del sistema resi necessari in seguito ad altri lavori di riparazione (ad es. smontaggio del sedile), deve essere eseguito esclusivamente da un'officina autorizzata. Altre informazioni.
  • Sui pezzi del sistema airbag, sul paraurti anteriore o sulla carrozzeria non possono essere eseguite modifiche.
  •  Non manomettere i singoli componenti del sistema airbag in quanto cio potrebbe provocare l'attivazione degli airbag.
