Škoda Rapid: Bagagliaio e trasporto

Introduzione al tema

Se si trasportano oggetti pesanti, lo spostamento del baricentro altera le caratteristiche di marcia. Adattare la velocità e lo stile di guida al carico.

Durante il trasporto del carico seguire le seguenti avvertenze

• Distribuire uniformemente il carico nel bagagliaio e fissarlo con cinghie di ancoraggio adatte agli occhielli o con reti di fissaggio, affinché non possa scivolare.
• Collocare gli oggetti pesanti nel bagagliaio il più possibile in avanti.
• Adeguare la pressione di gonfiaggio dei pneumatici al carico.

In caso di impatto, anche gli oggetti piccoli e leggeri ricevono un'energia cinetica talmente alta che possono causare gravi lesioni.

L'entità dell'energia cinetica dipende dalla velocità di marcia e dal peso dell'oggetto.

Luce bagagliaio

La luce si attiva e si disattiva quando viene aperto o chiuso il portellone bagagliaio.

Se il portellone bagagliaio è aperto e l'accensione inserita, la luce si spegne automaticamente dopo 10 minuti.

ATTENZIONE  Il carico massimo ammesso dei rispettivi elementi di fissaggio, reti, ganci ecc. non deve essere superato. Oggetti più pesanti non verrebbero trattenuti a sufficienza - pericolo di lesioni!  Un carico non fissato o fissato in modo improprio può scivolare all'interno del veicolo in caso di manovra improvvisa o di incidente - pericolo di lesioni!  Un carico non fissato può colpire un airbag in apertura e ferire gli occupanti - pericolo di morte!  In caso di trasporto di carico nel bagagliaio ampliato mediante ribaltamento in avanti dei sedili posteriori, prestare la massima attenzione nel garantire l'adeguata sicurezza per le persone sedute sugli altri sedili posteriori.

ATTENZIONE  Il carico massimo ammesso dei rispettivi elementi di fissaggio, reti, ganci ecc. non deve essere superato - pericolo di danneggiamento.  Assicurarsi che gli oggetti sistemati sulla cappelliera non danneggino i filamenti del riscaldamento del lunotto.  Non collocare nelle reti e negli scomparti portaoggetti del bagagliaio oggetti appuntiti - pericolo di danneggiare le reti e gli scomparti.  Riporre con cautela gli oggetti negli scomparti portaoggetti e non caricarli con oggetti a punta - pericolo di danneggiare gli scomparti.

Elementi di fissaggio

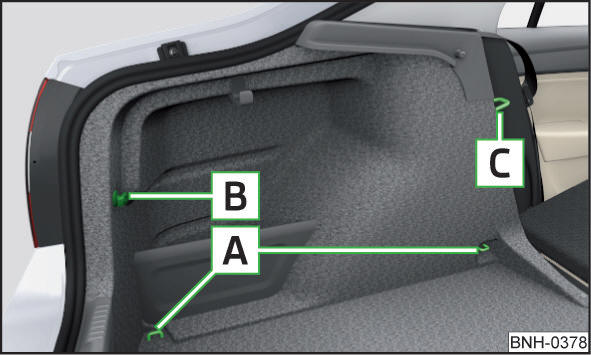

Fig. 100 Elementi di fissaggio

Gli elementi di fissaggio si trovano su entrambi i lati del bagagliaio.

Panoramica degli elementi di fissaggio fig. 100

1. Occhielli di ancoraggio per il fissaggio del carico, reti di fissaggio e tasca multifunzione
2. Elemento di fissaggio per il fissaggio delle reti di fissaggio e della tasca multifunzione
3. Occhiello di ancoraggio per il fissaggio delle reti di fissaggio e della tasca multifunzione

L'occhiello di ancoraggio C si trova dietro lo schienale ripiegabile del sedile posteriore.

Il carico statico massimo consentito per i singoli occhielli di ancoraggio A è di 350 kg.

Reti di fissaggio

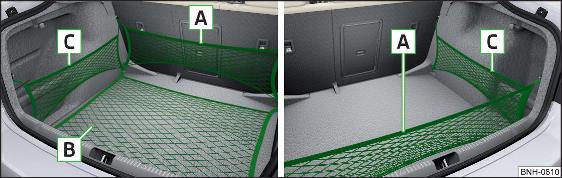

Fig. 101 Esempi di fissaggio per le reti

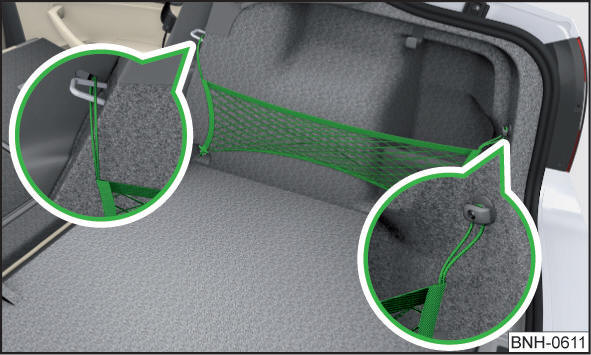

Fig. 102 Fissare la tasca longitudinale

Esempi di fissaggio delle reti fig. 101 e fig. 102

1. Tasca trasversale
2. Rete a pavimento
3. Tasca longitudinale

Il carico massimo consentito delle rispettive reti di fissaggio è di 1,5 kg.

Tasca multifunzione

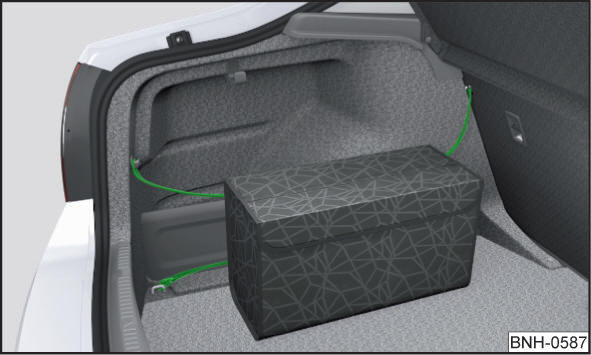

Fig. 103 Fissaggio della tasca multifunzione

La tasca fig. 103 può essere fissata agli elementi di fissaggio A, B e C fig. 100.

Il carico massimo consentito della tasca fissata agli elementi di fissaggio è pari a 3 kg.

Gancio

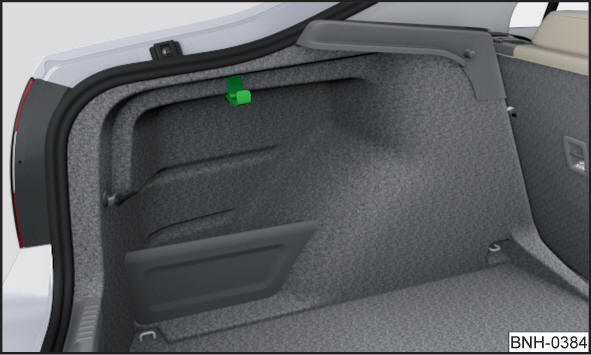

Fig. 104 Gancio

Su entrambi i lati del bagagliaio si trovano ganci per agganciare piccoli bagagli, come borse e simili fig. 104.

Il carico massimo consentito del gancio è di 7,5 kg.

Rivestimento del pianale su entrambi i lati

Nel bagagliaio è possibile sistemare un rivestimento del pianale su entrambi i lati. Un lato è realizzato in tessuto, l'altro è lavabile (indicato per il trasporto di oggetti bagnati o sporchi).

Cappelliera

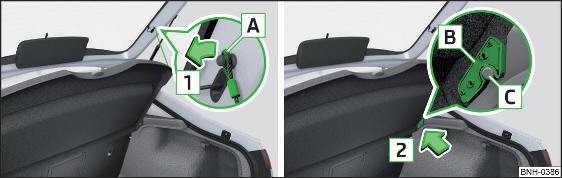

Fig. 105 Estrazione della cappelliera

Se i nastri di fissaggio A fig. 105 sono agganciati al portellone bagagliaio, all'apertura di quest'ultimo verrà sollevata anche la cappelliera del bagagliaio (di seguito solo cappelliera).

La cappelliera può essere rimossa dal veicolo, event. riposta dietro agli schienali dei sedili posteriori nella cosiddetta "posizione di parcheggiofig. 106.

Il carico massimo consentito della cappelliera è di 1 kg.

Smontaggio

• Sganciare su entrambi i lati del portellone bagagliaio i nastri di fissaggio A in direzione della freccia 1 fig. 105.
• Tenere ferma la cappelliera sollevata e premere su entrambi i lati sul lato inferiore della cappelliera nell'area dei supporti C.
• Togliere la cappelliera nel senso indicato dalla freccia 2.

Montaggio

• Gli alloggiamenti B sulla cappelliera devono essere innestati tramite i supporti C sul rivestimento laterale fig. 105.
• Su entrambi i lati sul lato superiore della cappelliera premere nell'area dei supporti C. Gli alloggiamenti B devono innestarsi nei supporti C su entrambi i lati del bagagliaio.
• Agganciare i nastri di fissaggio A su entrambi i lati del portellone bagagliaio.

ATTENZIONE Durante la marcia non devono esserci oggetti sulla cappelliera - pericolo di lesioni in caso di frenata improvvisa o di collisione del veicolo!

ATTENZIONE  Rispettare le seguenti avvertenze per evitare che la cappelliera o il rivestimento laterale si pieghino e si danneggino.  La cappelliera deve essere inserita correttamente e il carico non deve superare l'altezza della stessa.  La cappelliera non può essere angolata, in posizione sollevata, nella guarnizione del portellone bagagliaio. Nella fessura che si viene a formare tra la cappelliera nella posizione sollevata e lo schienale non deve trovarsi alcun oggetto.

"Posizione di parcheggio" della cappelliera

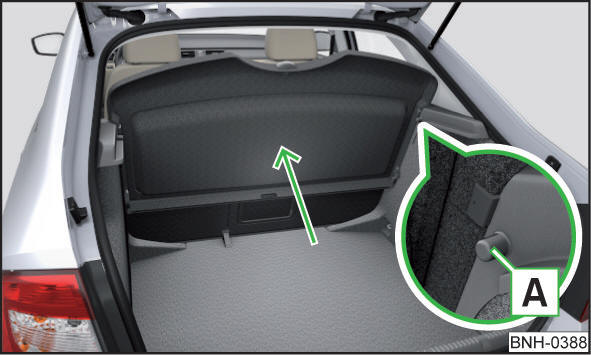

Fig. 106 Cappelliera dietro i sedili posteriori

La cappelliera può essere riposta dietro gli schienali del sedile posteriore.

• Infilare la cappelliera smontata tra gli schienali dei sedili posteriori e il perno A fig. 106.

ATTENZIONE La cappelliera in "posizione di parcheggio" limita la visibilità posteriore del conducente.

Scomparti portaoggetti nel bagagliaio

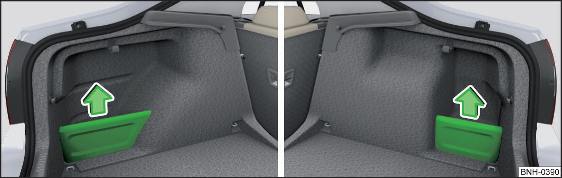

Fig. 107 Rimozione della parte superiore dello scomparto portaoggetti sinistra/destra

Gli scomparti portaoggetti con parte superiore amovibile sono realizzati per la conservazione di piccoli oggetti fino a un peso complessivo di 1,5 kg.

• Per la rimozione afferrare la parte superiore nella parte alta e rimuoverla in direzione della freccia fig. 107.

ATTENZIONE Fare attenzione quando si utilizza la parte superiore dello scomparto portaoggetti a non danneggiare la parte superiore stessa o il rivestimento del bagagliaio

Elementi Cargo

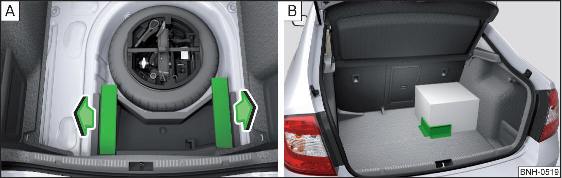

Fig. 108 Estrazione elementi Cargo / esempio di fissaggio del carico mediante l'elemento Cargo

Gli elementi Cargo sono previsti per il fissaggio e l'assicurazione di carichi fino a un peso complessivo di 8 kg.

• Prima dell'uso estrarre gli elementi Cargo in direzione delle frecce fig. 108 -.
• Fissare il carico tramite gli elementi Cargo il più possibile vicino ai sedili posteriori fig. 108 - B.
• Dopo l'uso, riporre gli elementi Cargo nel punto iniziale.

Veicoli della categoria N1

Nei veicoli della categoria N1, che non sono dotati di una griglia protettiva, per il fissaggio del carico si deve utilizzare un set di ancoraggio conforme alla norma EN 12195 (1 - 4).

Per un funzionamento del veicolo in sicurezza, è essenziale che l'impianto elettrico funzioni in modo impeccabile. Occorre assicurarsi che questo non si danneggi in fase di regolazione o durante il caricamento e lo scarico del vano di carico.
