Lexus CT200H: Sostituzione delle lampadine

■ Fari anabbaglianti (fari alogeni)

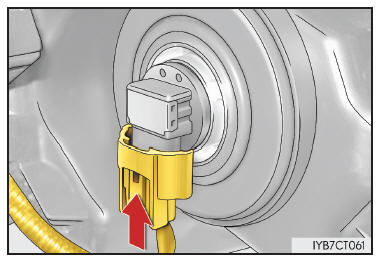

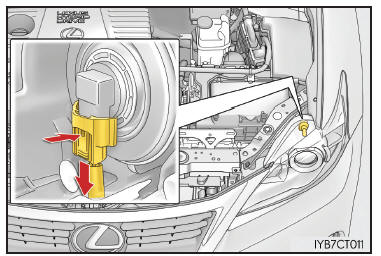

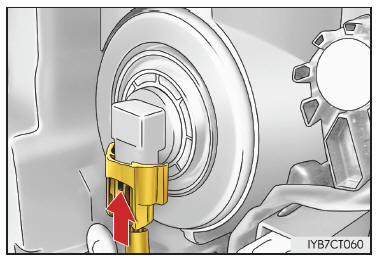

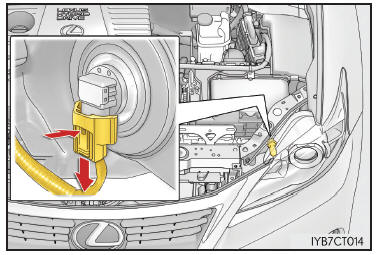

1. Scollegare il connettore premendo il dispositivo di sbloccaggio.

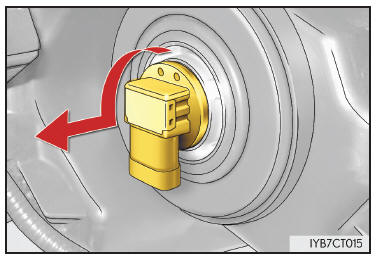

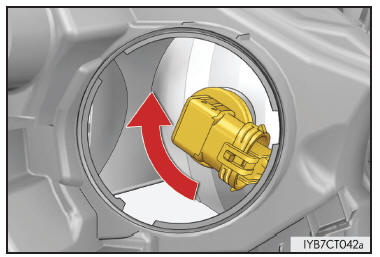

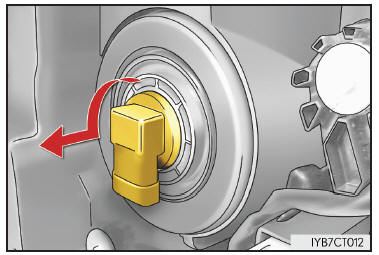

2. Ruotare il portalampada in senso antiorario.

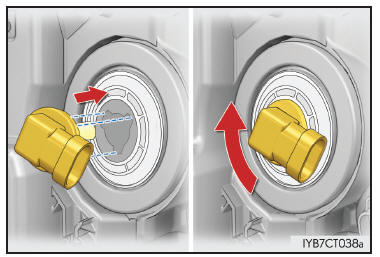

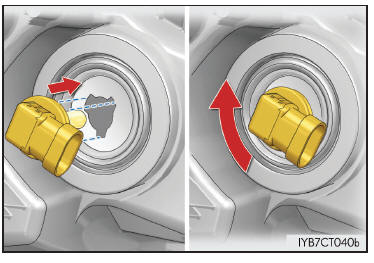

3. Inserire la lampadina nuova.

Far combaciare le 3 linguette della lampadina con le scanalature del supporto e inserire la lampadina. Ruotare in senso orario per fissarla.

4. Applicare il connettore.

Dopo avere installato il connettore, scuotere delicatamente il portalampada per accertarsi che non sia allentato, accendere i fari anabbaglianti una volta e verificare che non si veda alcuna luce filtrare attraverso il supporto.

■ Fari abbaglianti (fari alogeni)

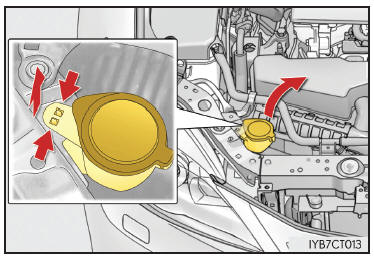

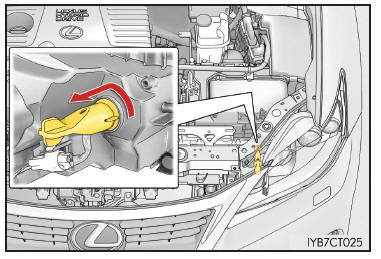

1. Solo per il lato destro: Spostare la bocchetta di riempimento del liquido lavavetro.

2. Scollegare il connettore premendo il dispositivo di sbloccaggio.

3. Ruotare il portalampada in senso antiorario.

4. Inserire la lampadina nuova.

Far combaciare le 3 linguette della lampadina con le scanalature del supporto e inserire la lampadina. Ruotare in senso orario per fissarla.

5. Applicare il connettore.

Dopo avere installato il connettore, scuotere delicatamente il portalampada per accertarsi che non sia allentato, accendere i fari abbaglianti una volta e verificare che non si veda alcuna luce filtrare attraverso il supporto.

6. Solo per il lato destro: Riportare in posizione la bocchetta di riempimento del liquido lavavetro.

■ Fari abbaglianti (fari a LED)

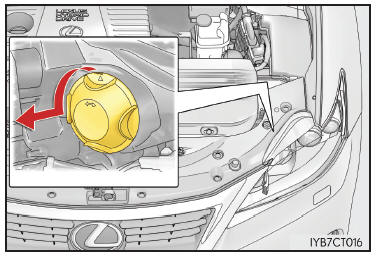

1. Ruotare il coperchio in senso antiorario e rimuoverlo.

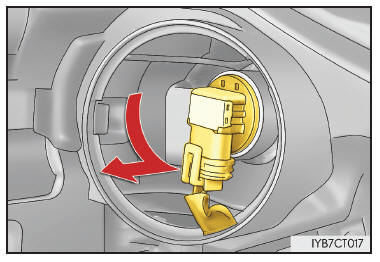

2. Ruotare il portalampada in senso antiorario.

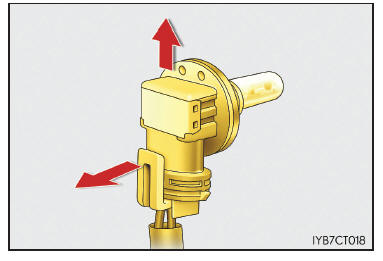

3. Scollegare il connettore tirando il dispositivo di sbloccaggio.

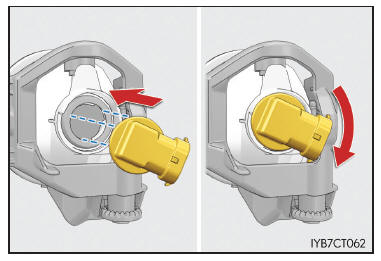

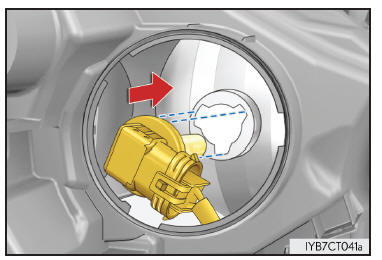

4. Sostituire la lampadina e montare il portalampada.

Far combaciare le 3 linguette della lampadina con le scanalature del supporto e inserire la lampadina.

5. Girare il portalampada in modo da bloccarlo.

Scuotere delicatamente il portalampada per accertarsi che non sia allentato, accendere i fari abbaglianti una volta e verificare che non si veda alcuna luce filtrare attraverso il supporto.

6. Per installare il coperchio, effettuare la procedura 1 nell'ordine inverso.

■ Fendinebbia anteriore alogeno (se in dotazione)

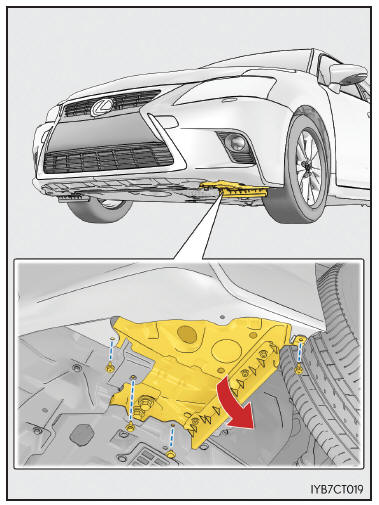

1. Rimuovere 2 viti, un bullone e un fermaglio, quindi tirare verso il basso il rivestimento passaruota.

Tirare delicatamente il rivestimento passaruota verso il basso, per evitare che i componenti fissi si stacchino.

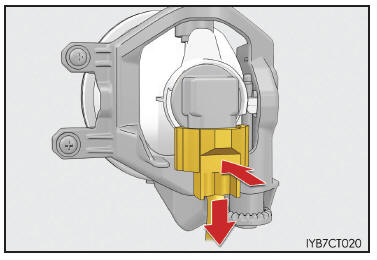

2. Scollegare il connettore premendo il dispositivo di sbloccaggio.

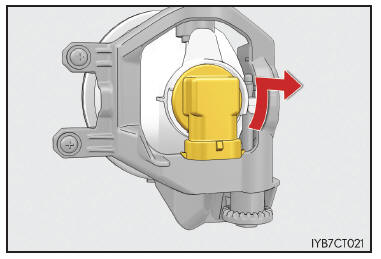

3. Ruotare il portalampada in senso antiorario.

4. Inserire la lampadina nuova.

Far combaciare le 3 linguette della lampadina con le scanalature del supporto e inserire la lampadina. Ruotare in senso orario per fissarla.

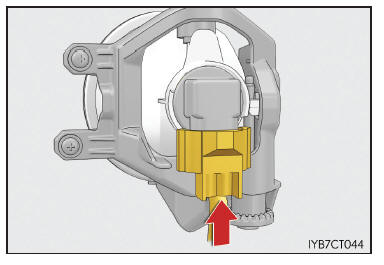

5. Applicare il connettore.

Dopo avere montato il connettore, scuotere delicatamente il portalampada per accertarsi che non sia allentato, accendere le luci fendinebbia una volta e verificare che non si veda alcuna luce filtrare attraverso il supporto.

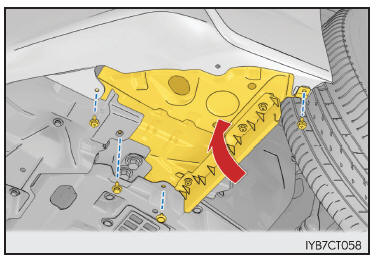

6. Rimontare il rivestimento passaruota e fissarlo con 2 viti, un bullone e un fermaglio.

■ Indicatori di direzione anteriori (fari alogeni)

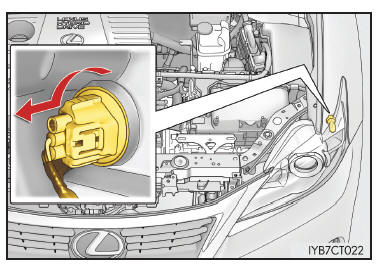

1. Ruotare il portalampada in senso antiorario.

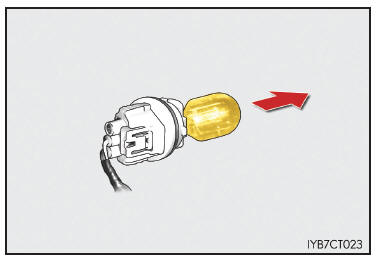

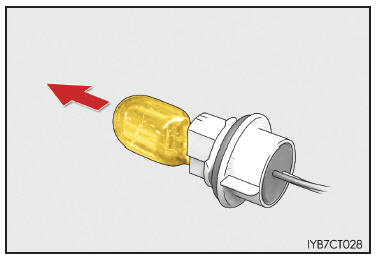

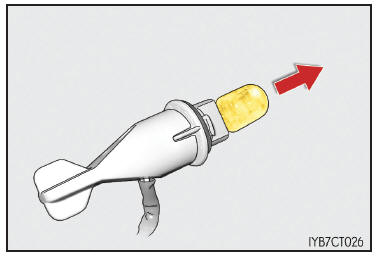

2. Rimuovere la lampadina

3. Per l'installazione, ripetere la procedura invertendo l'ordine delle operazioni.

■ Indicatori di direzione anteriori (fari a LED)

Lato sinistro

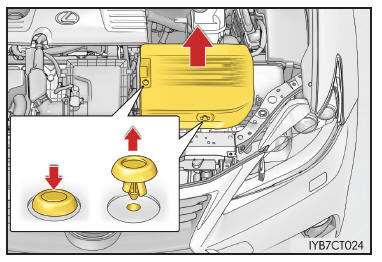

1. Rimuovere il coperchio dell'unità di gestione elettrica.

2. Ruotare il portalampada in senso antiorario.

3. Rimuovere la lampadina.

4. Per l'installazione, ripetere la procedura invertendo l'ordine delle operazioni.

Lato destro

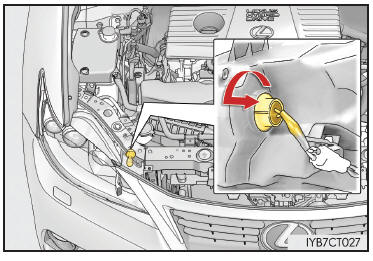

1. Spostare la bocchetta di riempimento del liquido lavavetro.

2. Ruotare il portalampada in senso antiorario.

3. Rimuovere la lampadina.

4. Per l'installazione, ripetere la procedura invertendo l'ordine delle operazioni.

■ Indicatori di direzione posteriori

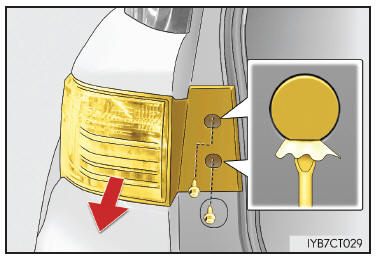

1. Aprire il portellone posteriore, rimuovere i coperchi e i bulloni ed estrarre il gruppo ottico con un movimento rettilineo dalla parte posteriore del veicolo.

Usare un cacciavite a testa piatta avvolto in uno straccio.

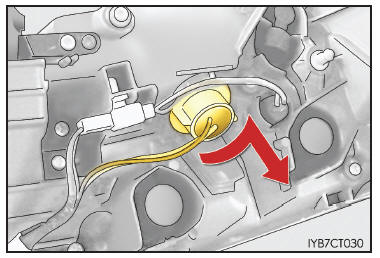

2. Ruotare il portalampada in senso antiorario.

3. Rimuovere la lampadina

4. Per l'installazione, ripetere la procedura invertendo l'ordine delle operazioni.

■ Luce retromarcia/luce retronebbia

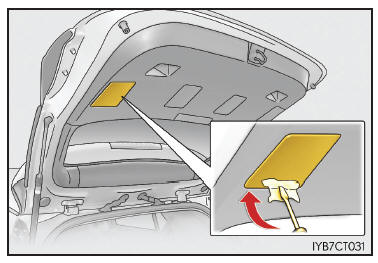

1. Aprire il portellone posteriore e rimuovere il coperchio.

Usare un cacciavite a testa piatta avvolto in uno straccio.

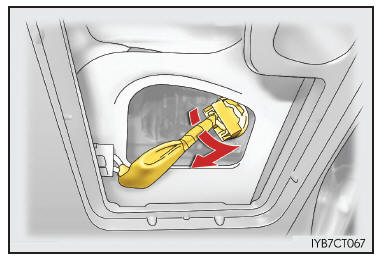

2. Ruotare il portalampada in senso antiorario.

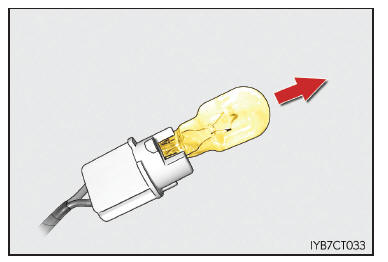

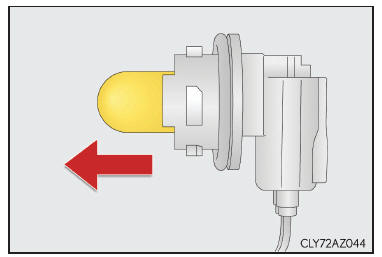

3. Rimuovere la lampadina.

4. Per l'installazione, ripetere la procedura invertendo l'ordine delle operazioni.

Nelle figure è illustrata la rimozione della luce retromarcia di un veicolo con guida a destra.

■ Luci esterne di soglia

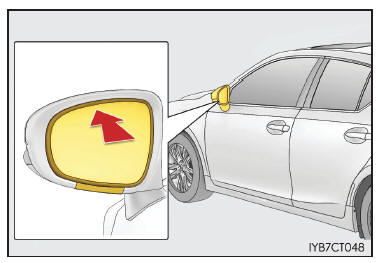

1. Premere la parte superiore dello specchietto retrovisore esterno per inclinare la superficie dello specchietto verso l'alto e applicare nastro protettivo alla parte inferiore del coperchio dello specchietto.

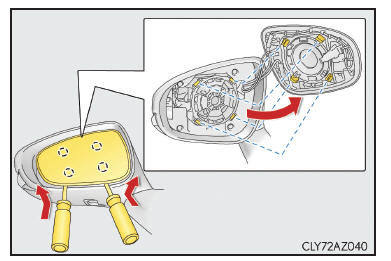

2. Inserire 2 cacciaviti a testa piatta avvolti in nastro protettivo e disconnettere le linguette dietro lo specchietto.

Fare leva e tirare lo specchietto verso di sé, sganciando 2 alette per volta.

Lavorare con cautela, facendo attenzione a non lasciare cadere lo specchietto.

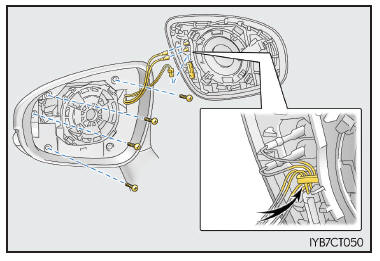

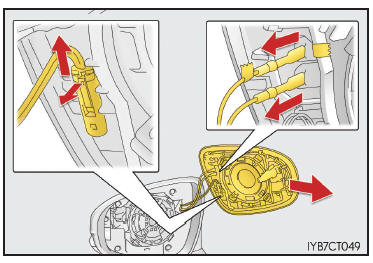

3. Disconnettere i connettori sul retro dello specchietto e rimuovere lo specchietto.

Quando si rimuovono i sottili connettori, avvolgerne uno con un pezzo di nastro adesivo per evitare di confonderli durante la reinstallazione.

Lavorare con cautela, facendo attenzione a non lasciare cadere lo specchietto.

Quando si maneggia lo specchietto non toccare le parti alle quali è applicato grasso.

Il numero di connettori presenti varia a seconda delle specifiche del veicolo.

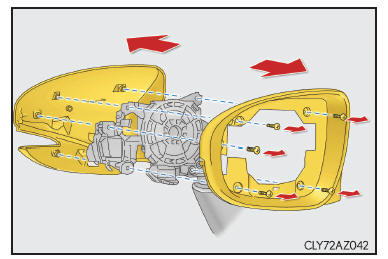

4. Rimuovere le viti e levare il coperchio dello specchietto.

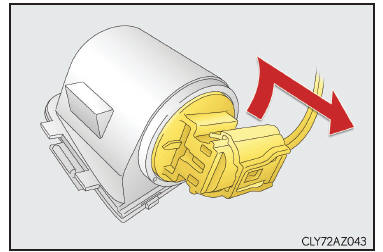

5. Ruotare il portalampada in senso antiorario.

6. Rimuovere la lampadina.

7. Dopo avere montato una lampadina nuova, fissare il portalampada al corpo della luce.

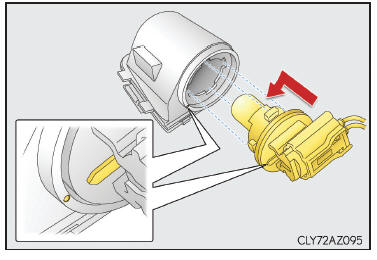

Quando si inserisce il portalampada, allineare i segni presenti sul corpo della luce con quelli presenti sul portalampada.

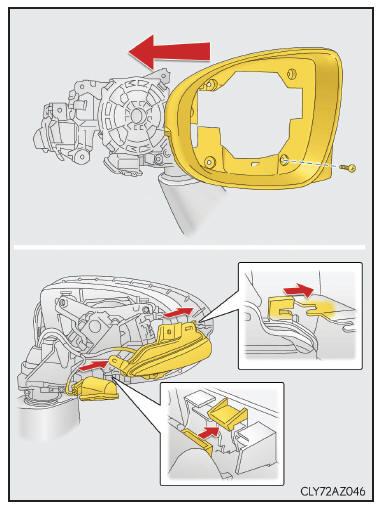

8. Montare il coperchio del visore sul telaio dello specchietto, fissarlo con una vite e montare l'indicatore di direzione laterale e la luce esterna di soglia.

Utilizzare solo la vite nella posizione illustrata nella figura.

Indicatore di direzione laterale: Allineare le linguette sulla luce e sul coperchio e montare.

Luce esterna di soglia: Interbloccare le linguette nella scanalatura del corpo della luce con quelle del coperchio e fissare.

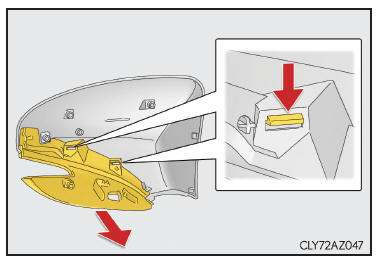

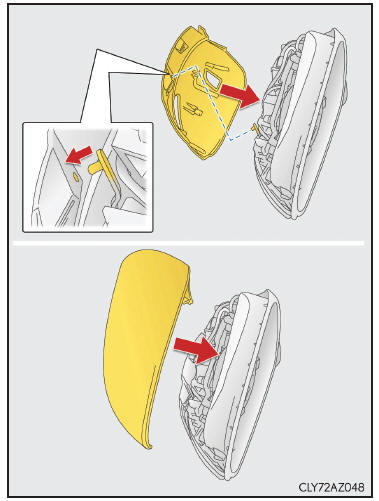

9. Disconnettere le linguette e disaccoppiare la parte superiore e inferiore del coperchio posteriore laterale dello specchietto.

10. Montare il coperchio sul retro dello specchietto, montare prima la parte inferiore e poi la parte superiore.

Quando si monta la parte inferiore del coperchio, inserire il perno dell'indicatore di direzione laterale nel foro del coperchio.

11. Fissare il coperchio con le viti e ricollegare tutti i connettori assieme.

Fissare i cavi rimontandoli sui ganci sui quali erano inseriti originariamente.

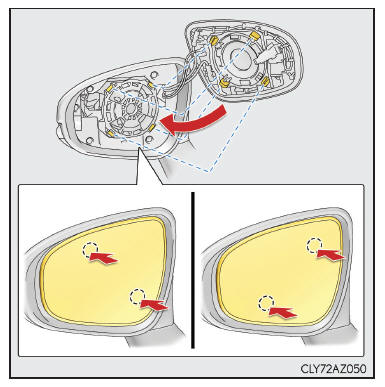

12. Allineare le linguette e fissare lo specchietto premendo per inserire ciascuna coppia di linguette diagonalmente opposte.

Accertarsi di inserire le linguette nell'ordine mostrato nella figura e premerle fino a sentire un clic.

Se non si sente il rumore di un clic, non forzare le linguette. Invece rimuovere lo specchietto e verificare l'allineamento delle linguette.

■ Sostituzione delle seguenti lampadine Se si brucia una delle lampadine elencate di seguito, farla sostituire presso un concessionario o un'officina autorizzata Lexus, o presso un altro professionista debitamente qualificato ed attrezzato.

• Fari anabbaglianti (tipo LED)
• Luci diurne e luci di posizione anteriori
• Fendinebbia anteriori a LED (se in dotazione)
• Indicatori di direzione laterali
• Luci di arresto/luci di posizione posteriori
• Terza luce di arresto
• Luci targa

■ Dopo la sostituzione delle lampadine

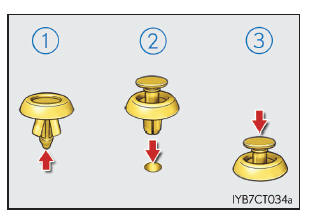

Dopo aver rimosso il coperchio dell'unità di gestione elettrica, reinstallarlo nella posizione originaria utilizzando gli appositi fermagli.

1. Spingere verso l'alto la parte centrale
2. Inserire
3. Premere

■ Luci a LED I fari anabbaglianti (tipo LED), le luci di posizione anteriori, le luci diurne, i fendinebbia anteriori a LED (se in dotazione), gli indicatori di direzione laterali, le luci di arresto/luci di posizione posteriori, la terza luce di arresto e le luci targa sono composti da un certo numero di LED. Se si brucia un LED, è consigliabile portare il veicolo presso un concessionario o un'officina autorizzata Lexus, o presso un altro professionista debitamente qualificato ed attrezzato, per fare sostituire la luce.

■ Accumulo di condensa all'interno delle lenti Il temporaneo accumulo di condensa all'interno delle lenti fari non è un sintomo di malfunzionamento.

Per avere maggiori informazioni nelle seguenti situazioni, contattare un concessionario o un'officina autorizzata Lexus, o un altro professionista debitamente qualificato ed attrezzato:

• All'interno delle lenti si sono formate grosse gocce d'acqua.
• All'interno del faro si è accumulata acqua.

■ Durante la sostituzione delle lampadine

AVVISO

■ Sostituzione delle lampadine

• Assicurarsi che il sistema ibrido sia fermo e spegnere le luci. Non cercare di sostituire la lampadina subito dopo aver spento le luci.

  Le lampadine si surriscaldano e possono provocare ustioni.

• Non toccare mai la parte in vetro della lampadina a mani nude. Qualora fosse indispensabile toccare la parte in vetro, afferrarla con un panno asciutto e pulito per non lasciare tracce di umidità e unto sulla lampadina.

  Inoltre, se la lampadina viene graffiata o fatta cadere può bruciarsi o creparsi.

• Installare a fondo le lampadine e le eventuali parti utilizzate per fissarle. In caso contrario, possono verificarsi danni dovuti al calore, incendi o infiltrazioni di acqua nell'unità faro.

  Questo può danneggiare i fari o causare l'accumulo di condensa sulle lenti.

• Non tentare di riparare o smontare lampadine, connettori, circuiti elettrici o i loro componenti.

  Si potrebbe incorrere in lesioni gravi, anche letali, provocate da scosse elettriche.

■ Per evitare danni e incendi

• Verificare che le lampadine siano completamente alloggiate in sede e bloccate.
• Controllare la potenza della lampadina prima dell'installazione per evitare danni causati dal surriscaldamento.

NOTA

■ Quando si sostituiscono le luci esterne di soglia Se il finestrino anteriore impedisce di condurre l'operazione di sostituzione in modo corretto, aprire il finestrino sul lato su cui si sta lavorando per avere spazio sufficiente per lavorare.

Continuare senza procurarsi spazio sufficiente per lavorare potrebbe portare a graffiare il veicolo.
