Lexus CT200H: Batteria da 12 volt

Ubicazione

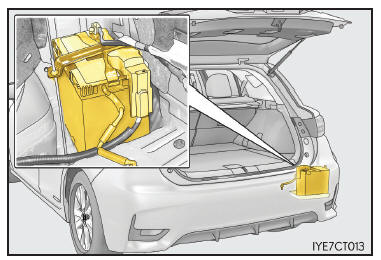

La batteria da 12 volt è ubicata sul lato destro del vano bagagli.

Rimozione del coperchio di manutenzione della batteria da 12 volt

1. Rimuovere i pannelli di copertura centrale e laterale destro.

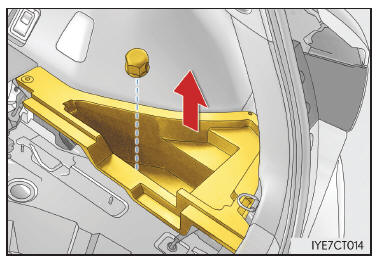

2. Rimuovere il vano ausiliario centrale.
3. Rimuovere il vano ausiliario laterale destro.

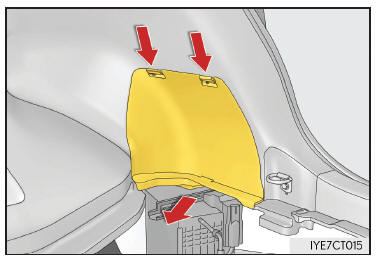

4. Rimuovere il coperchio di manutenzione della batteria da 12 volt.

Esterno

Verificare che i terminali della batteria da 12 volt non siano corrosi e che non siano presenti collegamenti o morsetti allentati, né incrinature.

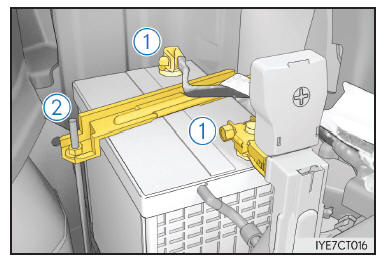

1. Terminali
2. Staffa di fissaggio

Simboli di avvertenza

I simboli di avvertenza riportati sulla parte superiore della batteria da 12 volt hanno il significato seguente:

	Non fumare, evitare fiamme libere, evitare scintille
	Proteggere gli occhi
	Tenere fuori dalla portata dei bambini
	Acido della batteria
	Leggere le istruzioni per l'uso
	Gas esplosivo

Fissaggio del coperchio di manutenzione della batteria da 12 volt

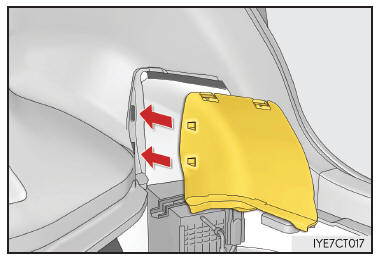

1. Inserire negli appositi fori le 2 linguette sul lato più estremo del coperchio.

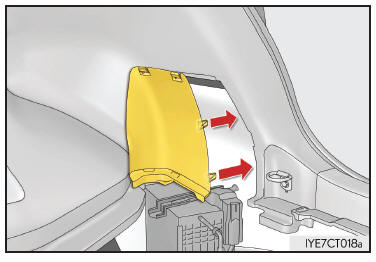

2. Agganciare le 2 linguette sul lato più vicino del coperchio.

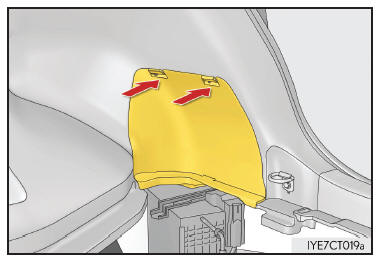

3. Agganciare le 2 linguette sul lato superiore del coperchio.

■ Prima della ricarica Durante la ricarica, la batteria da 12 volt produce gas di idrogeno infiammabile ed esplosivo.

Osservare quindi le seguenti precauzioni prima di procedere alla ricarica:

• Se la batteria da 12 volt viene ricaricata quando è installata sulla vettura, accertarsi che il cavo di massa sia scollegato.
• Assicurarsi che l'interruttore di alimentazione del caricabatteria sia spento quando si collegano o scollegano i cavi del caricabatteria alla batteria da 12 volt.

■ Dopo aver ricaricato/ricollegato la batteria da 12 volt

• Potrebbe non essere possibile sbloccare le porte utilizzando il sistema di accesso e avviamento intelligente subito dopo avere ricollegato la batteria da 12 volt. In questo caso, utilizzare il radiocomando a distanza o la chiave meccanica per bloccare/sbloccare le porte.
• Avviare il sistema ibrido con l'interruttore di alimentazione posizionato sulla modalità ACCESSORY. Il sistema ibrido potrebbe non avviarsi se l'interruttore di alimentazione è spento. Tuttavia, il sistema ibrido funzionerà normalmente a partire dal secondo tentativo.
• La modalità dell'interruttore di alimentazione viene registrata dal veicolo. Se si ricollega la batteria da 12 volt, il veicolo ripristinerà la modalità dell'interruttore di alimentazione nello stato in cui si trovava prima dello scollegamento della batteria da 12 volt. Assicurarsi di spegnere l'alimentazione prima di scollegare la batteria da 12 volt. Prestare particolare attenzione quando si collega la batteria da 12 volt se non si conosce la modalità dell'interruttore di alimentazione precedente alla perdita di carica.
• Riavviare il sistema ibrido, premere il pedale del freno e verificare che sia possibile portare il cambio in qualsiasi posizione.

Se il sistema non si avvia, anche dopo ripetuti tentativi seguendo i metodi suddetti, contattare un concessionario o un'officina autorizzata Lexus, o un altro professionista debitamente qualificato ed attrezzato.

AVVISO

■ Elementi chimici nella batteria da 12 volt La batteria da 12 volt contiene acido solforico velenoso e corrosivo, che può produrre gas di idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi, anche letali, osservare le seguenti precauzioni durante gli interventi sulla batteria da 12 volt o in prossimità della stessa:

• Evitare di produrre scintille portando gli attrezzi a contatto con i terminali della batteria da 12 volt.
• Non fumare o accendere fiamme libere vicino alla batteria da 12 volt.
• Evitare il contatto con gli occhi, la pelle e gli indumenti.
• Non inalare né ingerire l'elettrolita.
• Quando si interviene sulla batteria da 12 volt, usare sempre occhiali protettivi.
• Tenere i bambini lontani dalla batteria da 12 volt.

■ Dove effettuare la ricarica della batteria da 12 volt in piena sicurezza Ricaricare sempre la batteria da 12 volt in spazi aperti. Non ricaricare mai la batteria da 12 volt in un garage o in un ambiente chiuso non sufficientemente aerato.

■ Modalità di ricarica della batteria da 12 volt Eseguire solo ricariche lente*. La batteria da 12 volt potrebbe esplodere se caricata troppo velocemente.

*: 4,2 A o inferiore sui veicoli con una batteria S46B24R
3,5 A o inferiore sui veicoli con una batteria S34B20R

■ Misure di emergenza riguardanti l'elettrolita

• In caso di contatto dell'elettrolita con gli occhi
  Lavare gli occhi con acqua pulita per almeno 15 minuti e poi rivolgersi a un medico. Se possibile, continuare ad applicare acqua servendosi di una spugna o di un panno anche durante il trasporto al pronto soccorso.
• In caso di contatto dell'elettrolita con la pelle
  Lavare con acqua abbondante la parte interessata. Se si avverte dolore o bruciore, rivolgersi immediatamente a un medico.
• In caso di contatto dell'elettrolita con gli indumenti
  Esso può penetrare attraverso gli abiti e raggiungere la pelle. Togliere immediatamente gli indumenti e, se necessario, osservare la procedura sopra riportata.
• Se incidentalmente viene ingerito dell'elettrolita
  Bere grandi quantità di acqua o latte. Consultare immediatamente un medico.

■ Quando si sostituisce la batteria da 12 volt Utilizzare una batteria da 12 volt adatta per il veicolo in uso. In caso contrario si possono verificare infiltrazioni di gas (idrogeno) nell'abitacolo, con il rischio di esplosioni o incendi.

Per la sostituzione della batteria da 12 volt, rivolgersi a un concessionario o un'officina autorizzata Lexus o a un altro professionista debitamente qualificato ed attrezzato.

AVVISO

■ Quando si scollega la batteria da 12 volt

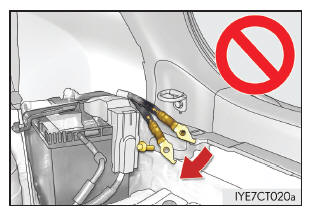

Non scollegare il terminale negativo (-) sul lato della carrozzeria, come illustrato. Il terminale negativo (-) scollegato potrebbe toccare il terminale positivo (+) e causare un cortocircuito, provocando lesioni gravi, anche letali.

NOTA

■ Quando si ricarica la batteria da 12 volt Non ricaricare la batteria da 12 volt con il sistema ibrido in funzione. Accertarsi inoltre che tutti gli accessori siano spenti.
