Hyundai Ioniq Hybrid: Pannello fusibili vano motore
All'interno dei coperchio scatola fusibili/relè si trova l'etichetta dei fusibili/relè indicante nome e capacità di ogni fusibile/relè.
Informazioni Non tutte le descrizioni dei pannelli fusibili riportate in questo manuale sono necessariamente applicabili al vostro veicolo; le informazioni sono aggiornate alla data di stampa.
Quando s'ispeziona la scatola fusibili del vostro veicolo, fare riferimento all'etichetta della scatola fusibili.

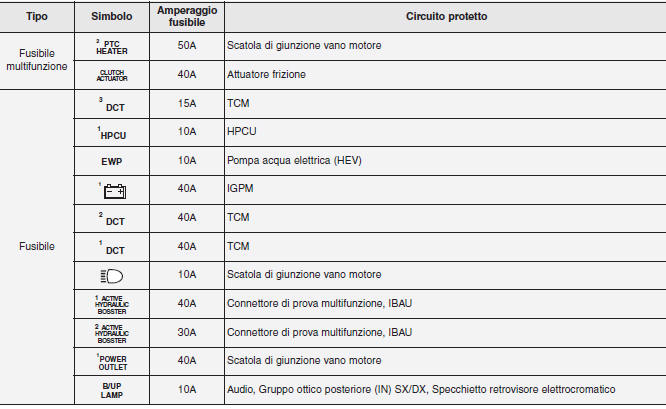

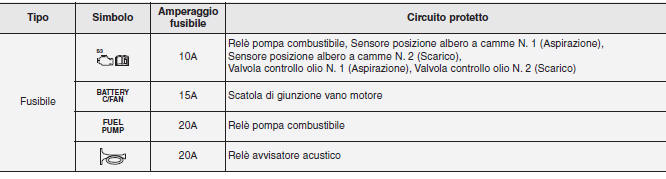

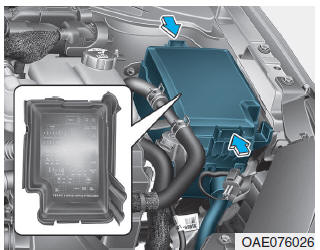

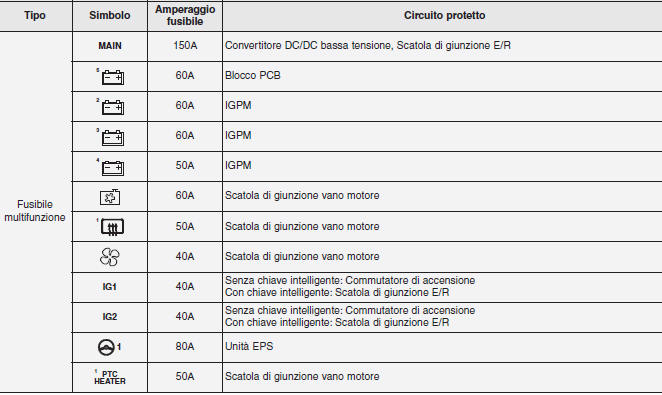

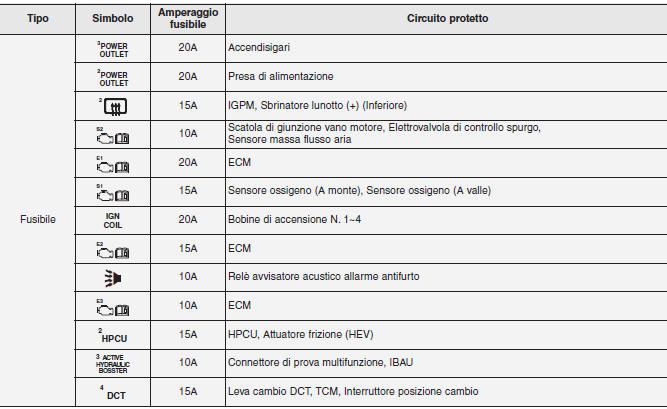

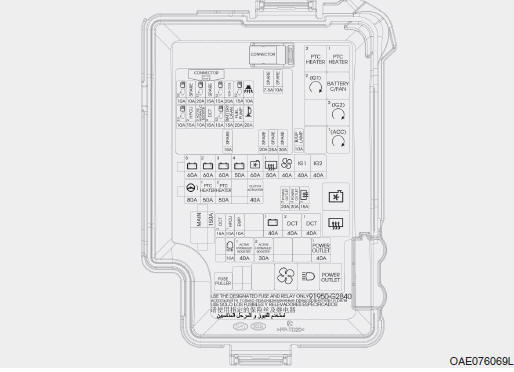

Pannello fusibili vano motore
Pannello fusibili vano motore
Pannello fusibili vano motore
Pannello fusibili vano motore
